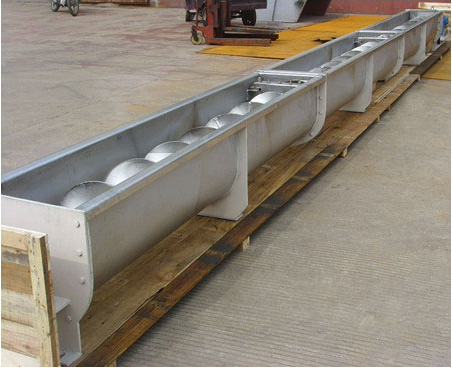

歐松無軸螺旋輸送機產品說明書作者：湖州歐松機械設備 來源：本站原創 發布：2018年10月12日 分類：技術中心 訪問統計：8707  無軸螺旋輸送機產品說明書 一、主要結構及工作原理：
1、無軸螺旋輸送機采用無軸螺旋工藝，與物料接觸面積小，摩擦力低，無堵塞纏繞現象。
2、物料由進料口進入，經螺旋逐漸推移至出口，完成輸送過程。
3、無軸螺旋葉片厚度大，使用壽命長。支撐采用整體壓制U型槽結構，強度高，帶有可拆卸上蓋板，便于觀察物料輸送情況。
4、U型槽和無軸螺旋之間采用可以快速拆卸的耐磨襯板，使用壽命長，維修操作方便。驅動部分采用擺線針輪減速機，噪音小，傳動平衡，壽命長。無軸螺旋輸送機由驅動機構（電機減速機、傳動軸）、U型槽與支架、無軸螺旋、襯條、蓋板、進料口、出料口、緊固件等部件組成。輸送機具有合適的旋轉速度，既能達到輸送柵渣（或污泥）的目的，又不造成阻塞。
 二、技術參數：
三、設備的耐久性：
1、設備無故障運行時間大于等于二年。
2、整機設備壽命不少于10年。
3、每年年檢一次，電器元件使用年限不低于2年，減速機軸承不低于10年，防護涂層不少于3年。
 四、主要部件的材質：
螺旋葉片 耐磨耐蝕特種鋼及更好
輸送槽體、蓋板 不銹鋼304
耐磨襯板（或襯條） 耐磨工程塑料
機架 不銹鋼304
螺栓等緊固件 不銹鋼321
五、無軸螺旋輸送機的特點：
1、驅動裝置：驅動裝置置于螺旋輸送機一端，采用電機減速機和螺旋驅動軸直連形式，無需聯軸器，拆卸、維修方便，驅動軸能承受彎距和軸向擠壓力同時作用的負荷。驅動裝置（電機和減速機）采用SEW公司生產的優質軸裝式減速機的結構形式，它運轉靈活、平穩可靠、無異常噪音，減速箱所有結合面及輸入和輸出軸密封處不會滲漏。驅動電機適用于380V、3相、50Hz，它的防護等級為IP55（戶外型），絕緣等級為F級。
2、無軸螺旋輸送機的設計、制造和安裝應保證滿足買方的使用要求，有高度的工作可靠性以及盡可能少的維修工作量，便于使用中檢查及維修。
3、無軸螺旋輸送機主要由無軸螺旋、U型螺旋槽、蓋板、襯板、進、出料口、排放口和驅動裝置組成，物料由進料口輸入，經無軸螺旋推動后，由出料口輸出。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
